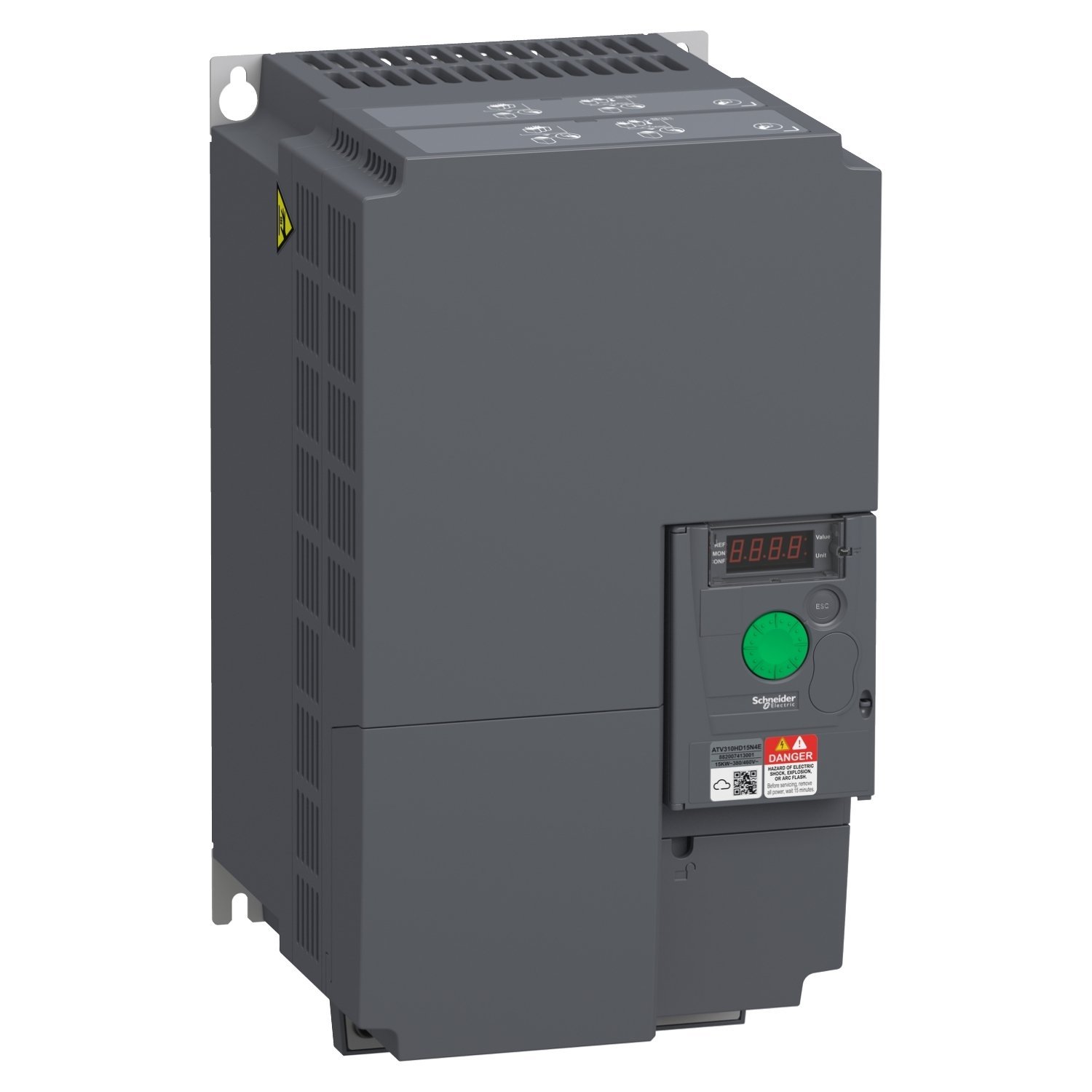

O Inversor de Frequência Schneider Electric Easy Altivar ATV310HD11N4E foi desenvolvido para controlar a velocidade de motores elétricos trifásicos em máquinas e aplicações industriais. Permite ajustar a frequência de saída conforme a necessidade do processo, contribuindo para o controle operacional e a eficiência dos sistemas de acionamento.
O equipamento possui formato compacto, ventilação integrada e comunicação Modbus, facilitando sua integração em painéis elétricos e sistemas de automação industrial.
Características técnicas
- Fabricante: Schneider Electric
- Linha: Easy Altivar 310
- Modelo: ATV310HD11N4E
- Tipo: Inversor de frequência
- Potência nominal do motor: 11 kW (15 CV/HP), em regime de serviço pesado
- Potência em serviço normal: até 15 kW, conforme as condições especificadas pelo fabricante
- Tensão de alimentação: 380 a 460 VCA, trifásica
- Corrente nominal de saída: 24 A em serviço pesado
- Frequência de alimentação: 50/60 Hz
- Faixa de frequência de saída: 0,5 a 400 Hz
- Comunicação: Modbus RTU via RS-485
- Entradas digitais: 4
- Entrada analógica: 1
- Saída analógica: 1
- Saídas digitais: 3
- Filtro EMC: não integrado
- Sistema de refrigeração: ventilação forçada integrada
- Grau de proteção: IP20
- Temperatura de operação: conforme condições e reduções de potência especificadas no manual técnico.
Aplicações
- Controle de velocidade de motores trifásicos.
- Máquinas e equipamentos industriais.
- Sistemas de bombeamento e ventilação.
- Esteiras transportadoras e sistemas de movimentação.
- Equipamentos de produção e processamento.
- Integração com CLPs e sistemas de automação por comunicação Modbus.
Benefícios
- Ajuste da velocidade do motor conforme a demanda operacional.
- Comunicação industrial integrada via Modbus.
- Formato compacto para instalação em painéis.
- Ventilação integrada para auxiliar na dissipação térmica.
- Recursos de controle e monitoramento para aplicações industriais.
Recomendações de instalação
A instalação deve ser realizada por profissional qualificado, respeitando o aterramento, o dimensionamento dos cabos, as proteções elétricas e os requisitos de ventilação. Verifique a corrente nominal do motor e o regime de operação antes de dimensionar o inversor.
Importante: o modelo ATV310HD11N4E não possui filtro EMC integrado. Avalie os requisitos de compatibilidade eletromagnética da instalação antes de colocá-lo em operação.
