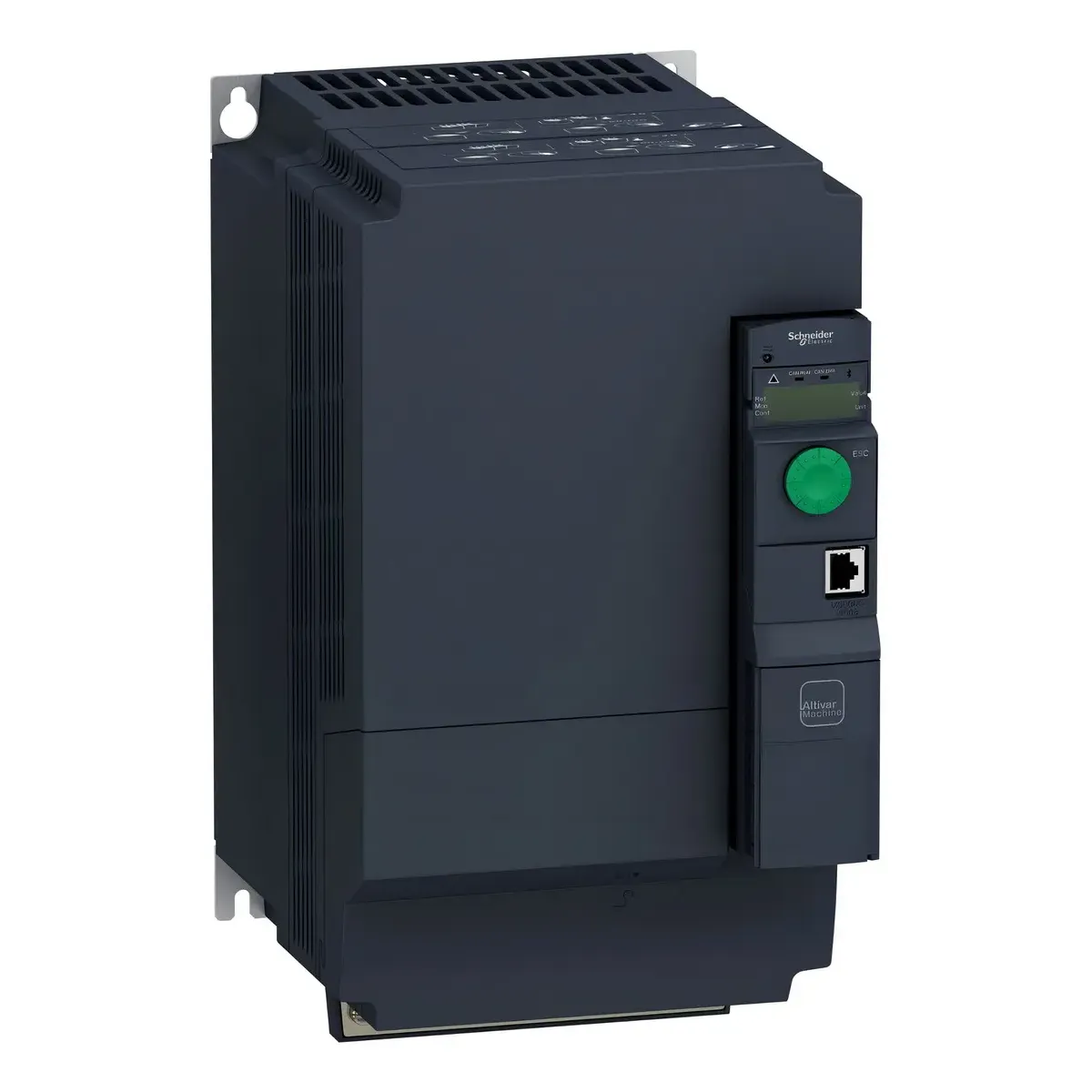

O Inversor de Frequência Schneider Electric Altivar Machine ATV320 é desenvolvido para controlar a velocidade e o torque de motores elétricos em aplicações industriais. Permite ajustar o funcionamento do motor conforme as necessidades do processo, contribuindo para maior precisão operacional e eficiência energética.
Com formato compacto tipo Book, o equipamento facilita a instalação em painéis elétricos e oferece recursos de comunicação, controle e segurança para integração em sistemas de automação industrial.
Características técnicas
- Fabricante: Schneider Electric
- Linha: Altivar Machine ATV320
- Modelo: ATV320D11N4B
- Tipo: Inversor de frequência
- Potência nominal: 11 kW (15 CV/HP, aproximadamente)
- Tensão de alimentação: 380 a 500 VCA, trifásica
- Corrente nominal de saída: 27,7 A
- Frequência da rede: 50/60 Hz
- Frequência máxima de saída: até 599 Hz, conforme configuração
- Comunicação integrada: Modbus serial e CANopen
- Entradas analógicas: 3
- Saída analógica: 1, configurável
- Entradas digitais: 7
- Saídas digitais: 3
- Função de segurança: STO (Safe Torque Off)
- Filtro EMC: integrado, classe C3
- Grau de proteção: IP20
- Formato: Book, para montagem em painel
- Refrigeração: ventilação forçada
Aplicações
- Controle de velocidade de motores elétricos trifásicos.
- Máquinas e equipamentos industriais.
- Sistemas de bombeamento e ventilação.
- Esteiras transportadoras e sistemas de movimentação.
- Equipamentos de produção e processamento.
- Integração com CLPs e sistemas de automação industrial.
Benefícios
- Controle ajustável de velocidade e torque do motor.
- Formato compacto para otimização do espaço no painel.
- Comunicação Modbus e CANopen integrada.
- Recursos de segurança e monitoramento.
- Compatibilidade com diferentes estratégias de controle de motores.
- Possibilidade de parametrização por ferramentas de configuração compatíveis.
Recomendações de instalação
A instalação deve ser realizada por profissional qualificado, respeitando os requisitos de aterramento, ventilação, proteção elétrica e dimensionamento dos cabos. Confirme a corrente nominal do motor e o regime de operação antes de selecionar o inversor.
Importante: o código informado no produto é ATV320D11N4B. A especificação consultada corresponde a 11 kW e 27,7 A; confirme esses dados antes da substituição de um equipamento existente.
